Om grondwaterniveau te meten, zet je speciale efficiënte grondwaterstandloggers in die je in een peilbuis kunt hangen. De loggers leggen gedurende een lange periode op vastgestelde tijden de waterstand in de peilbuis vast in een meetreeks. Deze meetreeksen kun jij via telemetrie of bluetooth verzenden voor verwerking.
Wij onderscheiden 2 typen systemen, namelijk:

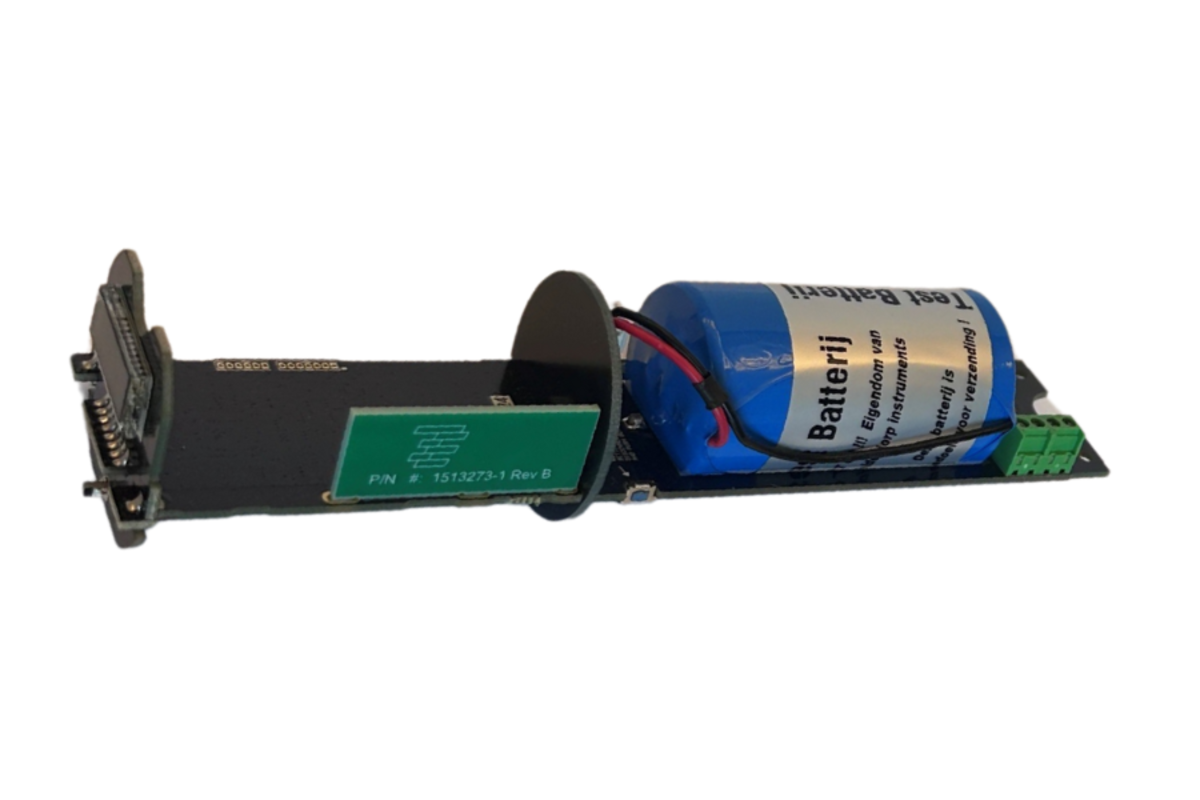

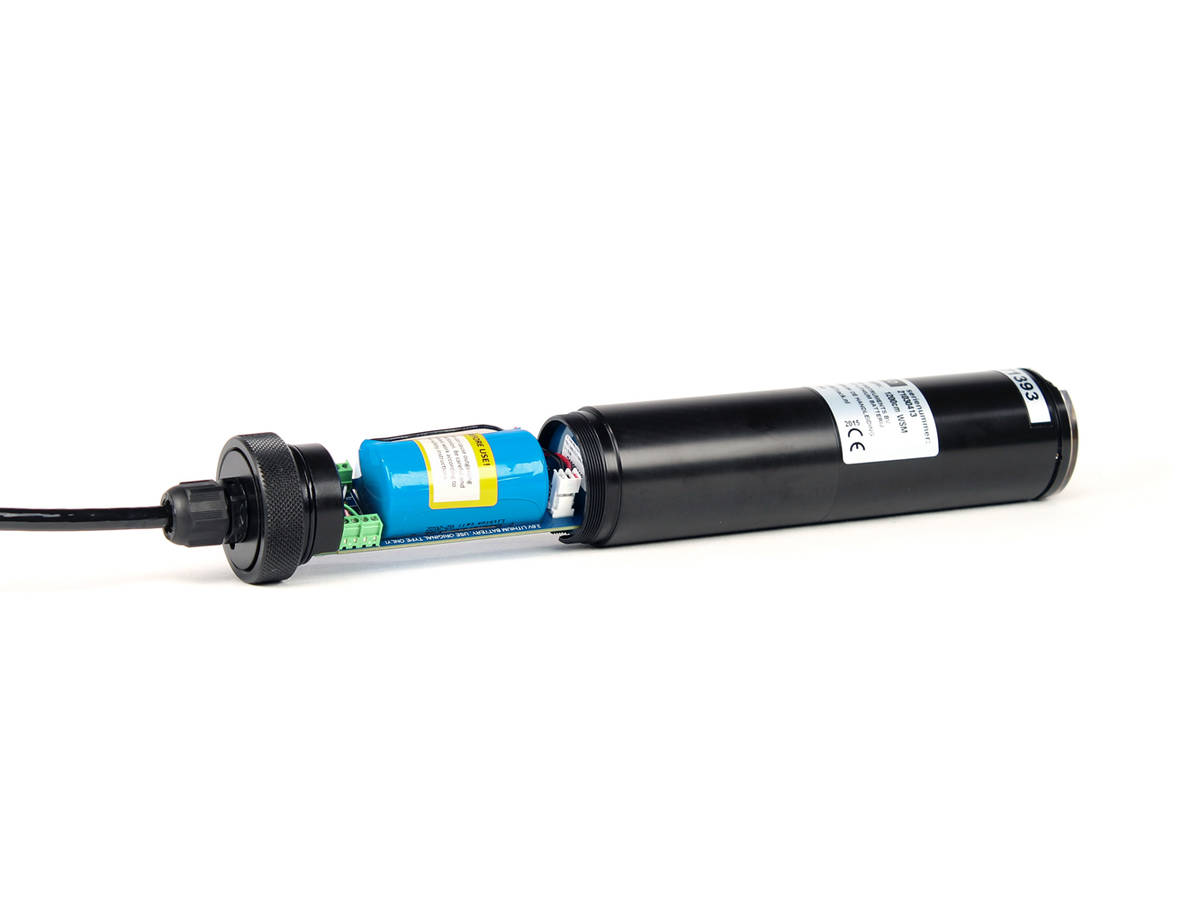

De ElliTrack bestaat uit een zendeenheid en een sensor die in de peilbuis wordt gehangen.
De logger stuurt op vast ingestelde intervallen de data via zijn GSM-modem naar ons portaal ElliTrack.nl voor verdere verwerking.
Kenmerkend voor onze datalogger is:
Onze LevelStick is eveneens een zendeenheid en een sensor, maar heeft de unieke eigenschap dat deze contactloos via bluetooth kan worden uitgelezen.
Wat dit verder uniek maakt, is dat de uitlezing lokaal kan worden gedaan met een mobiele telefoon of tablet.
Er is een meekijkfunctie mogelijk door er een gateway bij te plaatsen, waardoor datareeksen op afstand te bekijken zijn. Dit maakt het systeem veelzijdig.
Kenmerkend voor dit type logger is:
We bieden twee opties: eentje voor makkelijke installatie in een straatpot en een voor in een peilbuis. Kies tussen drukgecompenseerd of absoluut meten. Het installeren is supermakkelijk en je kunt de metingen zelfs lokaal bekijken met handige accessoires. Benieuwd? Vraag een proefplaatsing aan via het formulier onderaan de pagina.
| Logger | Elitrack D (peilbuis) | Elitrack D2 (straatpot) | Levelstick |
|---|---|---|---|
| Logger afmetingen: | Diameter 49 mm, Lengte 230 mm (incl. wartel) |
Hoogte: 90 mm (excl. wartel) Lengte: 98 mm Breedte: 53 mm |
|
| Materiaal | POM en RVS | POM, lexaan en RVS | |
| Beschermingsklasse | IP67 / 2 meter onderdompeling gedurende max. 2 uur | IP67 / 2 meter onderdompeling gedurende max. 2 uur | |
| Display functies | - (realtime) meting - waterstand t.o.v. bovenkant peilbuis - kabellengte - data transmissie - GSM bereik indicatie - batterij status - temperatuur in sensor |
- (realtime) meting - waterstand t.o.v. bovenkant peilbuis - kabellengte - data transmissie - GSM bereik indicatie - batterij status - temperatuur in sensor |
|
| Batterij: | Lithium 3V6 14Ah | Lithium 3V6 14Ah | |
| Batterij levensduur | minimaal 1.500 transmissies | minimaal 1.500 transmissies | |
| Sensor type: | absoluut of luchtdruk gecompenseerd | absoluut of luchtdruk gecompenseerd | |
| Luchtdrukcompensatie behuizing | GORE filter | GORE filter | |
| Metingen: | waterdruk temperatuur in sensor temperatuur in logger |
waterdruk temperatuur in sensor temperatuur in logger |
|
| Op Ellitrack.nl gepubliceerde data | waterstand t.o.v. NAP (cm) temperatuur in sensor (°C) temperatuur in logger (°C) |
waterstand t.o.v. NAP (cm) temperatuur in sensor (°C) temperatuur in logger (°C) |
|
| Log intervaltijd: | instelbaar 1 minuut tot 1 uur | instelbaar 1 minuut tot 1 uur | |
| Data transmissie intervaltijd: | instelbaar 5 minuten tot 1 dag | instelbaar 5 minuten tot 1 dag | |
| Bereik meting | 0 ... 5 meter waterkolom 0 ... 10 meter waterkolom 0 ... 15 meter waterkolom 0 ... 20 meter waterkolom andere bereiken op aanvraag |
0 ... 5 meter waterkolom 0 ... 10 meter waterkolom 0 ... 15 meter waterkolom 0 ... 20 meter waterkolom andere bereiken op aanvraag |
|
| Resolutie van de meting | 0.01 cm | 0.01 cm |

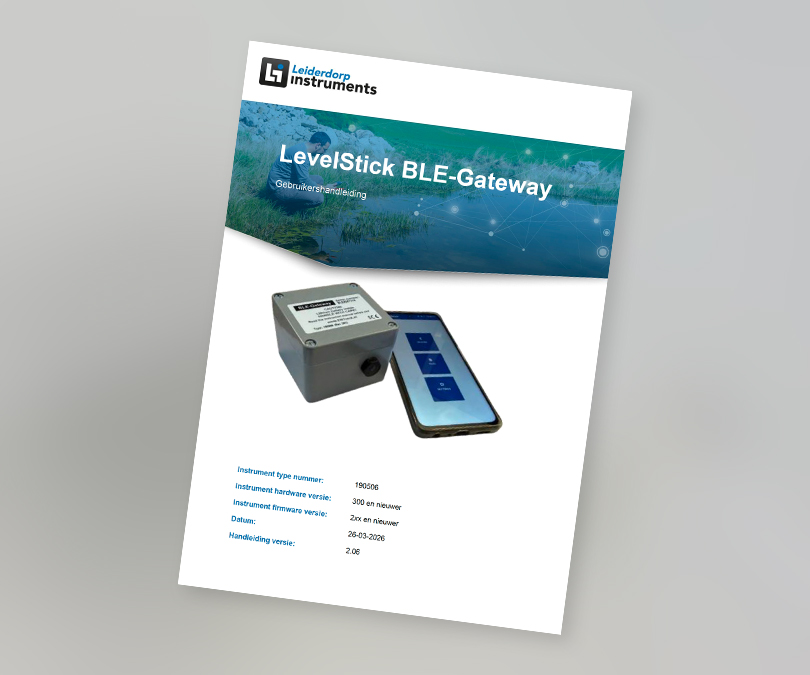

De BLE-Gateway is een eenvoudig, klein apparaatje, dat in de buurt van de LevelSticks wordt geplaatst. Er zijn geen speciale voorzieningen nodig. Deze gateway registreert en verstuurt d.m.v. BlueTooth, data van maximaal 35 LevelSticks die in de buurt staan. De BLE Gateway maakt gebruik van de nieuwste techniek, NBIoT. Extreem energiezuinig en ongekende gevoeligheid.
